Весовые параметры и нагрузки, а/м

Снаряженная масса а/м, кг

12950

Снаряженная масса а/м, нагрузка на переднюю ось, кг

5230

Снаряженная масса а/м, нагрузка на заднюю тележку, кг

7720

Грузоподъемность а/м, кг

14400 (20000*)

Полная масса, кг

27500 (33100*)

Двигатель

Модель

740.51-320 (Евро-2)

Номинальная мощность, нетто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин

220 (300) / 2200

Номинальная мощность, брутто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин

235 (320) / 2200

Максимальный крутящий момент, нетто, Нм (кгсм) / при частоте вращения коленчатого вала, об/мин

1255 (128) / 1300-1500

Расположение и число цилиндров

V-образное, 8

Рабочий объём, л

11,76

Диаметр цилиндра и ход поршня, мм

120/130

Степень сжатия

16,5

Коробка передач

Модель

ZF 16S 151

Тип

механическая, шеснадцатиступенчатая

Управление

механическое, дистанционное

Передаточные числа на передачах

1 -13,80 -11,54/ 2 -9,49 -7,93/ 3 -6,53 -5,46/ 4 -4,57 -3,82/ 5 -3,02 -2,53/ 6 -2,08 -1,74/ 7 -1,43 -1,20/ 8 -1,00 -0,84/ 3Х -12,92 -10,80

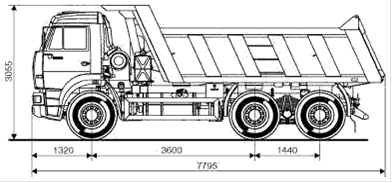

Самосвальная платформа

Объем платформы, куб. м

12

Угол подъема платформы, град

50

Направление разгрузки

назад

Общие характеристики

Максимальная скорость, не менее, км/ч

75

Угол преодол. подъема, не менее, %

25

Внешний габаритный радиус поворота, м

9,3

Расход топлива в нагруженном состоянии литры на 100 км

43

Мощность двигателя

336 (л.с.)

Мощность двигателя

336 (л.с.)

Грузоподъемност

25 000 (кг)

Грузоподъемност

25 000 (кг)

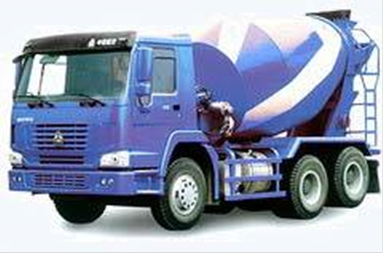

Объем бочки

8 (куб.м)

Объем бочки

8 (куб.м)

Колесная формула

6х4

Колесная формула

6х4

Ширина передней колеи

1939 (мм)

Ширина передней колеи

1939 (мм)

Ширина задней колеи

1800 (мм)

Ширина задней колеи

1800 (мм)

Клиренс

298 (мм)

Клиренс

298 (мм)

Минимальны радиус поворота

24 (м)

Минимальны радиус поворота

24 (м)

Модель двигателя

STEYR WD615.69

Модель двигателя

STEYR WD615.69

Основные характеристики

Рядный с турбо наддувом и интеркуллером

Основные характеристики

Рядный с турбо наддувом и интеркуллером

Рабочий объём двигателя

9726

Рабочий объём двигателя

9726

Кол-во цилиндров

6

Кол-во цилиндров

6

Соответствует стандарту

Евро 2

Соответствует стандарту

Евро 2

Максимальная скорость

90 - 102 (км/ч)

Максимальная скорость

90 - 102 (км/ч)

Расход топлива

28 (л)

Расход топлива

28 (л)

Сцепление

GF-Ф 420 Однодисковое

Сцепление

GF-Ф 420 Однодисковое

Диаметр диска

420 (мм)

Диаметр диска

420 (мм)

Трансмиссия (Коробка передач)

ZF (Германия) 9 - ти ступенчатая механическая

Трансмиссия (Коробка передач)

ZF (Германия) 9 - ти ступенчатая механическая

Рулевое управление

ZF (Германия)

Рулевое управление

ZF (Германия)

Передняя подвеска

Жесткие ступицы с двойной Т-образной балкой

Передняя подвеска

Жесткие ступицы с двойной Т-образной балкой

Задняя подвеска

Компактные редукторы мостов, одинарная главная передача,колесные редукторы с межколесным и межосевым диф.

Задняя подвеска

Компактные редукторы мостов, одинарная главная передача,колесные редукторы с межколесным и межосевым диф.

Кабина

HW79 (VOLVO) Стандартная цельностальная кабина, откидывающаяся вперед на 70%, двухслойное лобовое стекло, трёхскоростные стеклоочистители,2-х местная,отопитель салона

Кабина

HW79 (VOLVO) Стандартная цельностальная кабина, откидывающаяся вперед на 70%, двухслойное лобовое стекло, трёхскоростные стеклоочистители,2-х местная,отопитель салона

Диски

8.5 - 20

Диски

8.5 - 20

Шины

12.00 - 20 с камерой

Шины

12.00 - 20 с камерой

Объем топливного бака

200 (л)

Объем топливного бака

200 (л)

Снаряженная масса

11200 (кг)

Снаряженная масса

11200 (кг)

Скорость заполнения бочки >/= 3 (м3/мин)

>/= 3 (м3/мин)

Скорость заполнения бочки >/= 3 (м3/мин)

>/= 3 (м3/мин)

Угол наклона смесителя

13,5 (°)

Угол наклона смесителя

13,5 (°)

Скорость слива бетона

>/= 2 (м3/мин)

Скорость слива бетона

>/= 2 (м3/мин)

Процент остатка бетона в бочке

1.0 (%)

Процент остатка бетона в бочке

1.0 (%)

Редуктор вращения бочки

TMG

Редуктор вращения бочки

TMG
